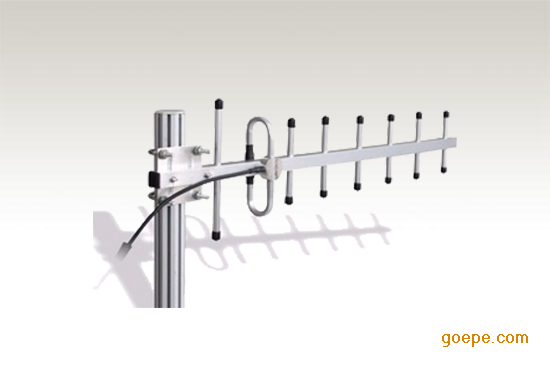

上海微升通信设备有限公司隧道无线通信系统定向天线，是指在某一个或某几个特定方向上发射及接收电磁波特别强，而在其他的方向上发射及接收电磁波则为零或极小的一种天线。采用定向发射天线的目的是增加辐射功率的有效利用率，增加保密性；采用定向接收天线的主要目的是增强信号强度增加抗干扰能力。
上海微升通信设备有限公司隧道无线通信系统定向天线技术参数：
A.频率范围：60～170MHz；350～520MHz；800～2500MHz；（根据实际需求可定制）
B.增益：60～170MHz 9dBi
350～520MHz 11.2dBi
800～2500MHz 13dBi
C.驻波比：≤1.3；
D.波瓣角度（垂直方向）：48°；
E.波瓣角度（水平方向）：54°；
F.极化方式：垂直或水平；
G.带内波动：≤2dB；
H.阻抗：50Ω；
I.承载功率：100W；
J.接头类型：N-K.
G．抗风强度：60m/s（；
H．防雷要求：天线旁应安装避雷针，天线与传输电缆间接避雷器并设有固定装
隧道无线通信系统解决方案
详细描述
隧道无线通信系统包括：对讲调度通信子系统(无线对讲)、调频广播通信子系统、350MHz 公an消防模拟通信引入子系统及350MHz 公an数字通信系统引入子系统。
控制中心无线通信综合柜
调度设备
对讲调度主机（含主机、控制盒、线缆等）
POI合路平台
调度光直放站近端机（一拖二）
公an消防中继设备
公an消防中继设备组（含光近端设备、选频直放站）
天馈设备组（含天线、分合路平台、线缆等）
避雷器
检测单元
检测和传输控制单元（含连接线）
网管计算机（含全部控制软件）
公an消防中继设备
公an消防常规光直放站远端机
射频连接电缆（含接头）
调度中继设备
调度光直放站远端机
射频连接电缆（含接头）
信号分配设备：信号分合路单元
天线和馈线：双频吸盘天线
19英寸机架：机箱及配线（含空面板等）
公an消防中继设备
公an消防常规光直放站远端机
射频连接电缆（含接头）
19英寸机架：机箱及配线（含空面板等）
漏泄电缆（1－5/8）
漏泄电缆接头（1－5/8）
普通吊挂件
高增益单定向天线
8芯光缆
1/2连接馈线（含接头）
7/8连接馈线（含接头）
终端负载
手持台
无线网管工作站
调度对讲主机
调度对讲控制台
350M公an集群主机
FM调频广播主机
350M消防主机
调度对讲光直放站近端机
调度广播光直放站近端机
350M光直放站近端机
光配线及分路设备
调度POI合路分路平台
350POI合路分路平台
室外定向天线
室外全向天线
室内吸顶天线
隧道无线通信系统（隧道现场设备）
调度对讲光直放站远端机
调频广播光直放站远端机
350M光直放站远端机
全频定向天线
泄漏电缆吊夹
泄漏电缆接头
泄漏电缆
